Ressonância LLC + amplificador Classe D: Como obter 98% de eficiência e otimização dupla EMI?

No campo da conversão de potência de alta eficiência, a combinação da topologia de ressonância LLC e do amplificador Classe D está redefinindo o limite de desempenho do amplificador de potência. Embora os amplificadores tradicionais de Classe D tenham alta eficiência (geralmente 90% -95%), EMI (interferência eletromagnética) e perdas de comutação causadas por comutação brusca ainda são insuficientes. A ressonância LLC pode aumentar a eficiência do sistema para 98% e reduzir significativamente a EMI, otimizando a tecnologia de comutação.

1. As vantagens sinérgicas de Amplificador Classe D de ressonância LLC

(1) A chave para o avanço da eficiência: tecnologia de comutação suave

O gargalo do amplificador Classe D tradicional: Durante a comutação rígida, o MOSFET alterna sob alta tensão e alta corrente, resultando em perdas de comutação significativas (especialmente em aplicações de alta frequência).

Solução de ressonância LLC: Através do efeito sinérgico do indutor ressonante (Lr), do capacitor ressonante (Cr) e do indutor de excitação do transformador (Lm), são alcançados os seguintes resultados:

Comutação de tensão zero (ZVS): o VDS caiu para 0 antes do MOSFET ser ligado, eliminando a perda de ativação

Comutação de corrente zero (ZCS): A corrente retorna naturalmente a zero quando o diodo é desligado, reduzindo a perda de recuperação reversa

(2) Mecanismo central de otimização EMI

Problema EMI de comutação brusca: Mudanças rápidas de dv/dt e di/dt (como 100V/ns) causam ruído de radiação de alta frequência.

Transição suave da ressonância LLC: A corrente ressonante sinusoidal (em vez da onda quadrada) reduz a inclinação da borda de comutação em mais de 50%, reduzindo bastante os harmônicos de alta frequência.

2. Pontos de projeto para atingir 98% de eficiência

• Correspondência precisa de parâmetros ressonantes

fr precisa ser um pouco menor que a frequência de chaveamento (fs) para garantir que a faixa ZVS cubra mudanças de carga. Exemplo: Em um amplificador de 500W, quando Lr=50μH e Cr=22nF, fr≈150kHz e fs é ajustado em 200kHz.

Seleção do fator de qualidade (valor Q): Um valor Q alto (>0,5) levará a uma diminuição na eficiência da carga leve. Recomenda-se controlá-lo entre 0,3-0,5.

• Projeto de transformador magnético integrado

Equilíbrio entre indutância de vazamento e indutância de excitação: Use enrolamento sanduíche ou enrolamento segmentado para reduzir a relação de indutância de vazamento para menos de 5% para evitar deslocamento do ponto de ressonância.

Seleção do material do núcleo: Ferrita ou nanocristal são preferidos para aplicações de alta frequência para reduzir a perda por correntes parasitas.

• MOSFET e otimização de driver

Seleção de dispositivo: MOSFET com baixo Qg (carga de porta) e baixo Coss (capacitância de saída) é o preferido.

Projeto do circuito de acionamento: Adicione desligamento de tensão negativa (-2V a -5V) para evitar falsos disparos causados ​​pelo efeito Miller.

3. Estratégias práticas para supressão de EMI

(1) Regras principais para layout de PCB

Minimize o circuito ressonante: coloque Lr, Cr e o enrolamento primário do transformador em áreas adjacentes para encurtar o caminho da corrente de alta frequência.

Segmentação do plano de aterramento: O aterramento de potência (PGND) e o aterramento de sinal (AGND) são conectados em um único ponto para evitar acoplamento de ruído.

(2) Projeto do circuito de filtro

Estágio de entrada: Adicione um filtro tipo π (indutor de modo comum do capacitor X) para suprimir EMI conduzido de 100kHz-1MHz.

Estágio de saída: Use um filtro LC (L=1μH, C=100nF) para filtrar o ruído de comutação residual.

(3) Blindagem e aterramento

Camada de blindagem do transformador: Uma folha de cobre envolve o transformador e é aterrada para reduzir a radiação do campo magnético.

Aterramento do dissipador de calor: O dissipador de calor MOSFET é conectado ao PGND através de um caminho de baixa impedância para evitar o efeito de antena.

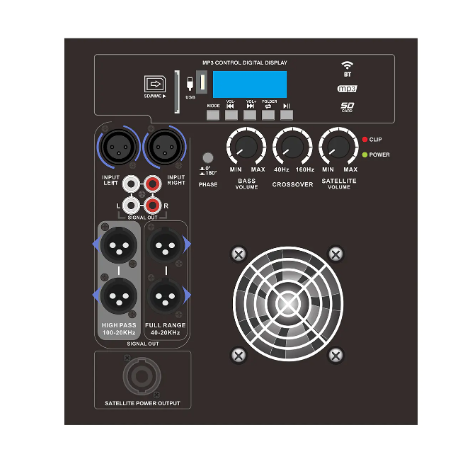

4. Características do produto do amplificador de potência Classe D ressonante LLC de alta confiabilidade

• Eficiência ultra-alta (>95%)

Tecnologia de comutação suave: A comutação de tensão zero (ZVS) e a comutação de corrente zero (ZCS) são obtidas através da ressonância LLC, o que reduz significativamente as perdas de comutação MOSFET e a eficiência geral pode atingir 95% -98%.

Baixa perda de condução: Use dispositivos MOSFET ou GaN de baixo RDS(on) para reduzir a queda de tensão de condução e melhorar a eficiência energética.

Alta eficiência sob carga leve: A flutuação de eficiência é <5% na faixa de carga de 20% a 100%, o que é melhor do que o tradicional amplificador Classe D de comutação rígida.

• Excelente desempenho EMI

Corrente ressonante sinusoidal: A forma de onda sinusoidal natural da topologia LLC reduz harmônicos de alta frequência e o EMI irradiado é reduzido em 10-15dB em comparação com a classe D de comutação rígida.

Layout de PCB otimizado: O loop ressonante principal foi projetado para ser mais curto e, com a camada de blindagem e o circuito de filtragem, pode facilmente passar pelo padrão CISPR 32/EN 55032 Classe B.

Saída de baixo ruído: THD N (ruído de distorção harmônica total) <0,05%, atendendo aos requisitos de áudio de alta fidelidade e equipamentos médicos.

• Projeto de confiabilidade

Múltiplos mecanismos de proteção:

Proteção contra sobrecorrente (OCP): monitoramento em tempo real da corrente de saída, tempo de resposta <1μs;

Proteção contra sobretensão/subtensão (OVP/UVP): ampla faixa de tensão de entrada (como 12V-60V);

Proteção contra superaquecimento (OTP): função de redução automática de carga do sensor de temperatura.

Componentes de longa vida:

Capacitores de estado sólido (vida útil > 100.000 horas) substituem os capacitores eletrolíticos;

Núcleos resistentes a altas temperaturas (acima de 130°C) evitam falhas de saturação.

Antivibração e antichoque: processo de envasamento e design de carcaça metálica, adequado para ambientes agressivos, como automotivo e industrial.

• Compacidade e alta densidade de potência

Tecnologia de integração magnética: integra indutor ressonante (Lr) e transformador (Tx) em um único núcleo, reduzindo o volume em 30%.

Design de alta frequência: A frequência de comutação pode atingir 500kHz-1MHz (solução GaN), permitindo o uso de componentes passivos menores.

Embalagem modular: Módulos padrão de meio tijolo/bloco completo (como 48V/500W), com suporte para plug-and-play.

• Controle inteligente e digital

Modulação de frequência adaptativa: Ajuste automaticamente a frequência de comutação (fs) de acordo com as mudanças de carga para manter o estado de ressonância ideal.

Interface digital: Suporta comunicação I2C/PMBus, monitoramento em tempo real de eficiência, temperatura e status de falha.

• Ampla adaptabilidade de aplicações

Áudio de última geração: amplificador Hi-Fi, áudio automotivo (THD N<0,03%);

Fonte de alimentação industrial: servo drive, equipamento laser (eficiência> 96%);

Equipamento médico: gerador ultrassônico, fonte de alimentação de ressonância magnética (baixo ruído e alta confiabilidade);

Novo sistema de energia: inversor fotovoltaico, carregador de carro (ampla entrada de tensão).

5. Precauções para usar amplificadores de potência Classe D ressonantes LLC de alta confiabilidade

Embora os amplificadores de potência Classe D ressonantes LLC de alta confiabilidade tenham excelente desempenho e estabilidade, os seguintes problemas principais ainda precisam ser observados em aplicações reais para garantir a operação confiável do sistema a longo prazo e o desempenho ideal:

Fonte de alimentação e correspondência de parâmetros elétricos

• Faixa de tensão de entrada

Siga rigorosamente a faixa de tensão de entrada especificada na especificação (como 24V-60V). A sobretensão pode causar quebra do MOSFET e a subtensão pode causar anormalidade de ressonância.

Recomenda-se adicionar um diodo TVS ou circuito de proteção contra sobretensão na extremidade de entrada para evitar choques.

• Correspondência de poder

A potência de carga não deve exceder 120% (pico instantâneo) ou 100% (operação contínua) da potência nominal do amplificador, caso contrário poderá acionar a proteção contra sobrecorrente ou danificar o estágio de saída.

Para cargas indutivas (como motores e transformadores), deve ser reservada uma margem adicional de potência de 20%.

Gerenciamento de dissipação de calor

• Instalação de dissipador de calor

Instale um dissipador de calor com especificações correspondentes (como resistência térmica ≤ 0,5℃/W), certifique-se de que a superfície de dissipação de calor esteja em contato próximo com o MOSFET/transformador e aplique graxa de silicone de alta condutividade térmica.

Evite colocar o dissipador de calor paralelo a outras linhas de sinal de alta frequência para evitar interferência eletromagnética.

• Temperatura ambiente

A temperatura ambiente de trabalho recomendada é ≤40°C (nível industrial) ou ≤85°C (nível militar). A alta temperatura reduzirá significativamente a vida útil do capacitor eletrolítico.

Quando usado em um espaço confinado, é necessário resfriamento por ar forçado (velocidade do vento ≥ 2 m/s) ou resfriamento por líquido.

Calibração de parâmetros de ressonância

• Verificação de frequência de ressonância (fr)

Antes de ligar, uma ponta de prova de corrente do osciloscópio deve ser usada para verificar se a frequência ressonante real é consistente com o valor do projeto (como 150kHz±5%). Desvio excessivo causará falha do ZVS.

Se a frequência estiver deslocada, ela pode ser corrigida ajustando o capacitor ressonante (Cr) ou o indutor (Lr).

• Proteção de carga leve

A ressonância LLC pode deixar a área ZVS quando a carga é <10%. O modo burst ou a função de salto de frequência precisam ser habilitados para evitar uma queda repentina na eficiência.

Layout e fiação da PCB

• Design de loop de chave

O loop ressonante (transformador Lr-Cr) deve ser curto e largo, com comprimento recomendado <3cm para reduzir a influência da indutância parasita.

O aterramento de energia (PGND) e o aterramento de sinal (AGND) usam aterramento de ponto único em forma de estrela para evitar ruído de ressalto de terra.

• Supressão EMI

Os cabos de entrada/saída devem ser equipados com anéis magnéticos e utilizar pares trançados ou cabos blindados.

Linhas de sinal sensíveis (como linhas de feedback) devem ser mantidas longe de nós de comutação de alta frequência (espaçamento ≥5 mm).

Teste de função de proteção

• Verificação do limite de proteção

Ao usar pela primeira vez, é necessário simular e testar se as proteções de sobrecorrente (OCP), sobretensão (OVP) e sobretemperatura (OTP) são acionadas normalmente (como aumentar gradualmente a tensão com uma carga/fonte de alimentação ajustável).

O tempo de resposta da proteção deve ser <10μs (sobrecorrente) e <1ms (superaquecimento).

• Recuperação de falhas

Após a falha ser eliminada, recomenda-se esperar 1-2 segundos antes de religar para evitar choques repetidos que podem danificar o dispositivo.

Manutenção e gerenciamento de vida

• Inspeção regular

A cada 6 meses, verifique se o capacitor eletrolítico está abaulado e se o componente magnético está descolorido (sinal de envelhecimento em alta temperatura).

Use um termovisor para verificar os principais componentes (como MOSFET, transformador) em busca de aumento anormal de temperatura.

• Previsão de vida

Registre o tempo de operação e os dados de temperatura. Quando a resistência em série equivalente do capacitor (ESR) aumenta ≥50%, ele precisa ser substituído.

Tabus de aplicativos

A operação sem carga é proibida: pode fazer com que a tensão ressonante fique fora de controle e danifique o MOSFET.

Sem curto-circuito na saída: mesmo com proteção OCP, curtos-circuitos frequentes ainda encurtarão a vida útil do dispositivo.

Evite ambientes úmidos/empoeirados: isso pode causar descarga ou falha de isolamento (é necessária proteção IP65 ou superior).

6. Perguntas frequentes sobre amplificador de potência classe D ressonante LLC de alta confiabilidade

Princípios básicos

Q1: Qual é a diferença essencial entre o amplificador de potência ressonante classe D LLC e o amplificador de potência classe D tradicional?

A1: A classe D tradicional usa comutação rígida, que apresenta perda significativa de comutação e problemas de EMI; A ressonância LLC atinge alta eficiência (>95%) e baixo EMI por meio da tecnologia de comutação suave (ZVS/ZCS), enquanto usa corrente ressonante senoidal para reduzir o ruído.

Q2: Por que a ressonância LLC pode melhorar a confiabilidade?

A2:

A comutação suave reduz o estresse do MOSFET e prolonga a vida útil do dispositivo;

A topologia ressonante suprime naturalmente picos de tensão/corrente;

Vários circuitos de proteção (OCP/OVP/OTP) alcançam rápido isolamento de falhas.

Aplicação de design

Q3: Como selecionar parâmetros ressonantes (Lr, Cr, Lm)?

A3:

A frequência ressonante fr=1/(2π√(LrCr)) é geralmente definida como 0,7-0,9 vezes a frequência de comutação fs;

Recomenda-se que a indutância de excitação Lm seja 3-5 vezes Lr (para garantir que a faixa ZVS cubra mudanças de carga);

Ferramentas de design de referência (como a Calculadora LLC da TI) auxiliam no cálculo.

Q4: Quais são os tabus no layout do PCB?

A4:

Evite roteamento de loop ressonante muito longo (>3cm);

Não misture terra de alimentação e terra de sinal;

Mantenha os nós de comutação de alta frequência longe das linhas de feedback.

Otimização de desempenho

Q5: O que devo fazer se a eficiência cair com carga leve?

A5:

Habilite o modo Burst ou modulação de frequência;

Otimizar o tempo morto (geralmente 50-100ns);

Selecione dispositivos de baixo Qg GaN para reduzir as perdas do drive.

Q6: Como reduzir ainda mais o EMI?

A6:

Adicione indutor de modo comum e capacitores X/Y;

Utilizar transformador blindado e invólucro metálico;

Evite bandas de frequência sensíveis (como a banda de transmissão AM) para mudar de frequência.

Solução de problemas

Q7: Nenhuma saída após ligar, qual é o possível motivo?

A7:

Verifique se a tensão de entrada está dentro da faixa permitida;

Confirme se o sinal de habilitação (EN) está ativado;

Detecte se o circuito de proteção foi acionado falsamente (como trava de sobretensão).

Q8: Como evitar o superaquecimento e a queima do MOSFET?

A8:

Garantir bom contato do dissipador de calor (espessura da graxa térmica <0,1mm);

Verifique se o ZVS foi alcançado (observe a forma de onda do VDS com um osciloscópio);

Verifique se a tensão de acionamento do portão é suficiente (geralmente 10-12V).

Cenários de aplicação

Q9: Pode ser usado para dispositivos alimentados por bateria?

A9: Sim, mas observe:

Escolha um modelo de tensão de entrada ampla (como 8-40V);

Ative o modo de economia de energia quando houver carga leve;

Use preferencialmente IC de controle de corrente quiescente baixa (como <1mA).

Q10: Como garantir a segurança em equipamentos médicos?

A10:

Através de transformadores de isolamento de nível médico (como tensão suportável de 5kV);

Projeto redundante de circuitos de proteção de chaves;

Cumpra os padrões de segurança IEC 60601-1.

Manutenção e vida

Q11: Com que frequência os capacitores eletrolíticos precisam ser substituídos?

A11:

Cerca de 5-8 anos em condições normais (40°C);

A substituição é necessária a cada 2-3 anos sob condições de alta temperatura (>85°C);

Monitore o valor ESR e substitua-o imediatamente se aumentar em 50%.

Q12: Como determinar o envelhecimento dos componentes magnéticos?

A12:

Observe se o núcleo está rachado ou descolorido;

Teste se a indutância diminui em mais de 10%;

Use um termovisor para detectar superaquecimento local (>120°C requer substituição).
