Guia de conexão de alto-falante ativo da série DSP19 / DSP18 / DSP110

1. Visão geral do produto

A série DSP19/DSP18/DSP110 é um alto-falante ativo de alto desempenho projetado para aplicações de áudio profissionais. Possui processador de sinal digital DSP integrado e módulo amplificador de alta eficiência, adequado para salas de conferências, apresentações, teatros e outros cenários.

2. Preparação antes da conexão

• Confira a lista de equipamentos

Alto-falantes ativos (DSP19/DSP18/DSP110)

Cabo de alimentação (padrão)

Cabo de áudio (XLR/TRS/TS, selecione de acordo com a interface)

Mixer ou dispositivo fonte de áudio (como computador, celular, player)

• Ambiente e colocação

Evite colocar os alto-falantes próximos à parede (deixe pelo menos 20 cm de espaço para dissipação de calor)

Coloque os canais esquerdo e direito simetricamente para garantir um campo sonoro equilibrado

Tratamento à prova de choque: use um suporte especial ou almofada de absorção de choque

3. Explicação detalhada das etapas de conexão

• Conexão de energia

Use o cabo de alimentação original e conecte a 100-240V AC

Garanta uma fonte de alimentação estável (recomenda-se UPS ou estabilizador de tensão)

Nota: Conecte todos os cabos de áudio primeiro e ligue por último

• Seleção de interface de entrada de áudio

Etapas da operação:

Conecte uma extremidade do cabo de áudio à porta de saída do dispositivo fonte de áudio

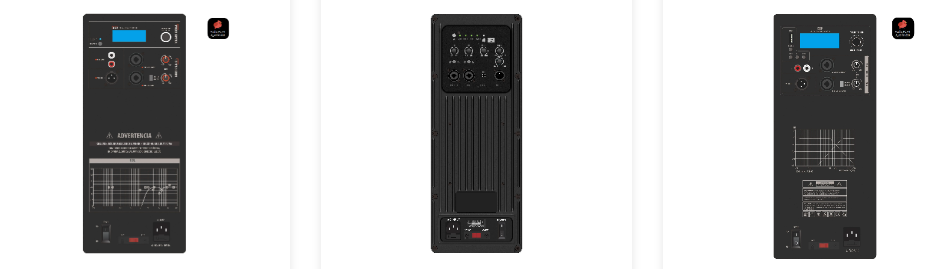

Conecte a outra extremidade à interface INPUT correspondente no painel traseiro do alto-falante

Aperte o conector XLR para evitar que ele caia

• Conexão do sistema multi-alto-falante

Modo série (aplicável ao DSP110):

Conecte o próximo alto-falante em série através da interface LINK OUT

Suporta até 4 conexões em série, com distância total ≤20 metros

Modo paralelo:

Use um distribuidor de áudio para dividir vários sinais

Preste atenção à correspondência de impedância para evitar sobrecarga

4. Solução de problemas comuns

Sem saída de som

Verifique se a luz indicadora de energia está acesa

Confirme se o cabo de áudio não está quebrado (você pode usar um multímetro para testar)

Verifique as configurações de saída do dispositivo fonte de áudio

Muito ruído de fundo

Use uma conexão balanceada (XLR/TRS)

Fique longe de fontes fortes de interferência eletromagnética (como transformadores)

Verifique se o aterramento está bom

Distorção de baixa frequência

Desligue a função "Bass Boost" do alto-falante

Certifique-se de que o sinal de entrada não esteja sobrecarregado (a luz indicadora de pico nem sempre está acesa)

5. Segurança e Manutenção

• Gerenciamento de calor: Recomenda-se parar por 15 minutos após 4 horas de operação contínua
• Limpeza e manutenção: Limpe a poeira da grade com um pano macio todos os meses
• Armazenamento de longo prazo: Desconecte a fonte de alimentação e coloque em ambiente seco
