Classe D versus Classe AB : A resposta direta para sistemas Line Array
Para a maioria dos sistemas modernos de line array instalados permanentemente e em turnê, um Classe D Amplificador Line Array Pro é geralmente a escolha mais prática, pois oferece maior eficiência, menor produção de calor e um chassi mais leve do que um design Classe AB comparável. Os amplificadores Classe AB ainda ocupam um lugar em certas configurações, especialmente onde um rack foi originalmente construído em torno dessa topologia ou onde um engenheiro tem uma forte preferência por suas características tradicionais de amortecimento em baixas frequências.
A escolha raramente é absoluta na prática. Eficiência, calor e peso tendem a favorecer a Classe D, enquanto alguns engenheiros ainda associam a Classe AB com uma certa suavidade na faixa média em designs de gabinete específicos. As seções abaixo abordam as razões de engenharia por trás dessas diferenças para que a comparação possa ser aplicada a uma plataforma real, em vez de ser tratada como uma regra geral.
Como funciona um amplificador Line Array Classe D
A Amplificador line array classe D usa dispositivos de saída de comutação de alta frequência em vez de um estágio linear de condução contínua. O sinal de áudio de entrada é convertido em um padrão de comutação modulado por largura de pulso, os transistores de saída são totalmente ligados ou desligados em uma frequência de comutação muito alta e um filtro passa-baixo na saída reconstrói a forma de onda de áudio amplificada a partir desse padrão de comutação.
Por que a mudança de design reduz o calor
Como os dispositivos de saída passam a maior parte do tempo totalmente ligados ou desligados, muito pouca energia é perdida na forma de calor durante a transição entre esses estados. Esta é a principal razão pela qual a topologia Classe D pode atingir valores de eficiência na faixa de 85 a 92 por cento na saída nominal, em comparação com um estágio Classe AB que dissipa uma parcela significativamente maior da potência de entrada como calor, em vez de entregá-la à carga do alto-falante.
Filtragem e feedback modernos
Os primeiros designs de Classe D às vezes carregavam a reputação de um som menos refinado em comparação com amplificadores lineares, em grande parte devido ao ruído de comutação e redes de filtros mais simples. Os designs atuais usam filtros de saída de múltiplas ordens e ciclos de feedback mais estreitos, o que reduziu consideravelmente essa lacuna para aplicações de turismo profissional.
Como funciona um amplificador classe AB
Um amplificador Classe AB usa um par de transistores de saída polarizados para que cada um conduza um pouco mais da metade da forma de onda de áudio, o que evita a distorção de cruzamento associada à operação Classe B pura, ao mesmo tempo que é consideravelmente mais eficiente do que um estágio Classe A que conduz continuamente por toda a forma de onda.
Como os dispositivos de saída permanecem em um estado linear parcialmente condutor, em vez de serem totalmente ligados e desligados, um estágio Classe AB converte uma porção maior da potência de entrada em calor, especialmente em níveis de saída mais baixos. É por isso que os racks Classe AB destinados ao uso em turismo de alta potência tendem a transportar dissipadores de calor maiores e maior peso geral do chassi do que uma unidade Classe D equivalente.
Eficiência em toda a faixa de carga de saída
A eficiência não é um número fixo único, pois muda dependendo de quanto da saída nominal um amplificador está realmente fornecendo em um determinado momento durante um show. O gráfico de linhas abaixo ilustra uma curva de eficiência típica para cada topologia em quatro pontos de carga comuns, de um quarto da saída nominal até a saída nominal total.
Padrão de eficiência típico em toda a carga de saída para topologia Classe D versus Classe AB, mostrado apenas para comparação geral
Geração de Calor e Gerenciamento Térmico
A saída de calor afeta diretamente como um rack de amplificador precisa ser resfriado, quanto ruído do ventilador ele produz perto de um público ou de um microfone de transmissão e quanta carga ele coloca na energia e no ar condicionado do local durante um show longo. O gráfico de colunas abaixo mostra a dissipação de calor aproximada em dois níveis de saída para cada topologia, com base nos valores de eficiência mencionados acima na saída nominal de 1.000 watts.
Dissipação de calor aproximada em watts com saída nominal de 500 e 1000 watts, mostrada apenas para comparação geral
Peso e portabilidade para racks de amplificadores de potência Touring
O peso é mais importante nas turnês do que pode parecer à primeira vista, já que cada quilograma em um rack afeta o carregamento da caixa na estrada, o planejamento da empilhadeira e dolly e o esforço físico da equipe para mover o equipamento para dentro e para fora de um local em um cronograma apertado de mudanças. Um amplificador de potência de turismo construído em torno de estágios de saída Classe D normalmente precisa de um dissipador de calor muito menor do que uma unidade Classe AB de saída semelhante, o que se traduz diretamente em um chassi mais leve.
Comparação aproximada do peso do chassi para contagens de canais equivalentes, mostrada apenas para referência geral
Considerações sobre caráter sonoro e fator de amortecimento
O fator de amortecimento descreve o quão firmemente um amplificador controla o movimento do cone do alto-falante quando um sinal para, e é uma das razões pelas quais alguns engenheiros ainda preferem estágios de saída Classe AB, uma vez que certos projetos de Classe AB historicamente oferecem um fator de amortecimento muito alto em baixas frequências. Isso pode se traduzir em graves controlados e rígidos em designs de gabinete específicos.
Os amplificadores Classe D modernos construídos para uso em turnês profissionais preencheram grande parte dessa lacuna por meio de filtragem de saída e design de feedback aprimorados, e muitos modelos atuais agora medem competitivamente em relação às unidades Classe AB nos mesmos testes de bancada. A diferença prática em um determinado gabinete de line array geralmente se resume ao modelo específico do amplificador e ao design do filtro de saída, e não apenas ao rótulo da topologia.

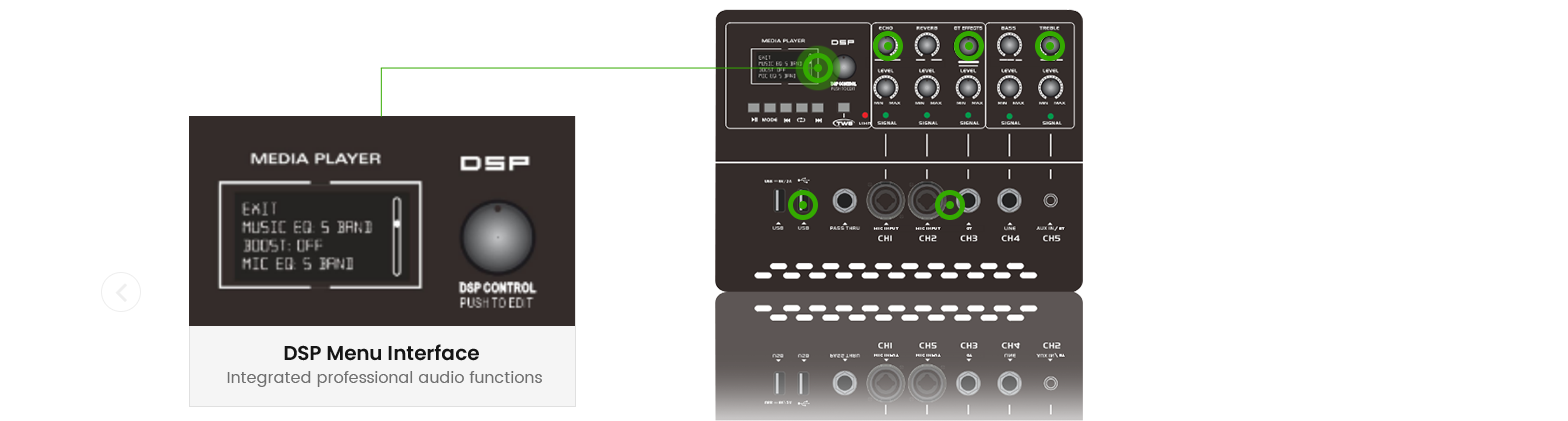

Integração DSP em um amplificador Pro Line Array moderno
A Amplificador de matriz de linha DSP incorpora processamento de sinal digital diretamente no chassi do amplificador, lidando com tarefas como seleção de ponto de cruzamento, alinhamento de tempo entre elementos de array, limitação para proteger os gabinetes conectados e ajuste predefinido correspondente a um modelo de line array específico. Essa integração reduz a quantidade de equipamentos de processamento externos separados que uma plataforma de turismo precisa carregar e configurar antes de um show.
- Predefinições integradas de crossover e equalização correspondentes a modelos de gabinete específicos
- Alinhamento de tempo e configurações de atraso para cobertura coerente do array
- Circuitos de limitação e proteção ajustados às classificações do driver e da bobina de voz
- Monitoramento remoto do status do amplificador em uma plataforma em rede
- Recuperação predefinida para troca rápida entre diferentes configurações de show
Comparando Classe D e Classe AB em Fatores Chave
O gráfico de radar abaixo alinha a topologia Classe D e Classe AB em cinco fatores práticos que são importantes para um equipamento de line array funcional, usando uma escala simples de 0 a 10 para comparação geral. Nenhuma topologia única conduz a todos os eixos, e é por isso que a escolha certa depende das prioridades específicas de uma determinada plataforma e local.
Comparação geral entre cinco fatores práticos, com base em características típicas referenciadas para cada topologia
Selecionando um amplificador Pro Line Array para shows e turnês
Escolhendo um amplificador line array para concertos e outros trabalhos de turnê envolvem mais do que comparar números de poder das manchetes. Os pontos abaixo cobrem o que tende a ser mais importante quando um amplificador está realmente dentro de uma caixa rodoviária e viajando entre locais.
- Saída nominal e altura livre em relação às especificações do gabinete do line array conectado
- Predefinições DSP integradas correspondentes ao modelo de gabinete específico que está sendo usado
- Peso do chassi e profundidade do rack para casos de estrada já em serviço
- Design de resfriamento e nível de ruído do ventilador para colocação no palco e na frente da casa
- Monitoramento em rede e suporte de controle remoto para plataformas maiores
- Circuito de proteção adequado à carga de impedância do conjunto conectado
Aplicações em locais e ambientes
As exigências colocadas a um Amplificador Line Array Pro mudar dependendo do local e do ambiente. A tabela abaixo descreve configurações comuns de implantação e o que normalmente é mais importante em cada uma delas.
| Local ou Ambiente | Demanda sonora típica | Consideração sobre amplificador |
|---|---|---|
| Amplificador Profissional para Estádios | Alto rendimento e ampla cobertura de área | Alto headroom, ajuste de matriz orientado por DSP |
| Amplificador para sistemas de som externos | Clima variável, longa distância | Gerenciamento térmico confiável sob calor |
| Turnês de concertos e festivais | Carregamento e descarregamento frequentes | Chassi leve de amplificador de potência de turismo |
| Casas de Adoração | Uso diário consistente, produção moderada | Desempenho térmico estável, baixo ruído do ventilador |
| Corporativo e Conferência | Prioridade de clareza de fala | Crossover e limitação DSP precisos |
Escolhendo um Line Array Amplifier Manufacturer
Comparando mais de um fabricante de amplificador line array vale a pena investir tempo antes de se comprometer com um padrão de amplificador para toda a plataforma, já que o parceiro certo afeta a confiabilidade e o suporte a longo prazo tanto quanto as especificações da folha de dados. Alguns pontos práticos tendem a separar um parceiro adequado de um fornecedor genérico.
- Experiência em engenharia em topologias Classe D e Classe AB
- Capacidade de trabalhar com um fornecedor profissional de amplificador de potência relacionamento em múltiplas execuções de produção
- Histórico de suporte a projetos de som em turnê e instalados em diferentes tipos de locais
- Disposição para fornecer Amplificador profissional OEM arranjos para marcas que constroem sua própria linha de produtos
- Comunicação clara sobre suporte à configuração DSP e atualizações de firmware
- Controle de qualidade consistente em lotes de produção
Sobre Ningbo Zhenhai Huage Electronics
Ningbo Zhenhai Huage Electronics Co., Ltd. é uma empresa profissional de áudio que integra pesquisa e desenvolvimento, produção e vendas, trabalhando como fabricante de amplificadores Pro Line Array e fábrica de amplificadores Pro Line Array. Durante muitos anos, a empresa concentrou-se na produção de misturadores de som, amplificadores de potência ativos, microfones e componentes e equipamentos eletrônicos relacionados.
A empresa é especializada na produção de amplificadores Custom Pro Line Array e produtos relacionados, e aderiu a uma abordagem de negócios centrada em bons produtos, bom serviço e boa reputação ao longo dos anos. Relacionamentos cooperativos estáveis e de longo prazo foram construídos com parceiros no país e no exterior, e serviços OEM foram fornecidos para marcas de áudio que constroem suas próprias linhas de produtos. Com equipes profissionais de design, produção e testes, os produtos podem ser personalizados para atender às necessidades específicas do cliente, e consultas sobre colaboração são sempre bem-vindas.
Perguntas frequentes
| Q1. O que é um amplificador line array É um amplificador de potência projetado para acionar vários gabinetes de alto-falantes acoplados com a corrente, headroom e controle necessários para uma cobertura sonora coerente de longo alcance. | Q2. Qual amplificador é melhor para alto-falantes line array O amplificador certo depende do design específico do array, mas a maioria das configurações atuais combina bem com um amplificador line array profissional Classe D que inclui DSP integrado para crossover e ajuste de array. |
| Q3. Como funcionam os amplificadores line array Eles pegam um sinal de áudio de nível de linha, aplicam processamento DSP, como configurações de crossover e atraso, e então aumentam o sinal para o nível de tensão e corrente necessário para acionar os gabinetes conectados. | Q4. O que é DSP em um amplificador de potência DSP significa processamento de sinal digital e, dentro de um amplificador, normalmente lida com pontos de cruzamento, alinhamento de tempo, limitação e ajuste predefinido para uma configuração de array específica. |
| Q5. O que é um amplificador Classe D Um amplificador Classe D usa dispositivos de saída de comutação de alta frequência em vez de um estágio linear de condução contínua, geralmente proporcionando maior eficiência e menor produção de calor para um determinado nível de potência. | Q6. Qualquer amplificador pode alimentar um sistema line array Não é confiável, uma vez que os line arrays geralmente precisam de fornecimento de corrente suficiente, circuitos de proteção e, muitas vezes, controle DSP compatível com o projeto específico do gabinete e a carga de impedância. |
| P7. Como você combina um amplificador com alto-falantes A correspondência envolve a verificação da compatibilidade da impedância, o headroom de potência nominal em relação à classificação do alto-falante e a confirmação de quaisquer predefinições DSP ou pontos de cruzamento recomendados no design do gabinete. | Q8. Qual impedância do amplificador devo escolher O amplificador deve suportar a impedância nominal da carga do line array conectado, geralmente 4 ou 8 ohms, deixando espaço suficiente para o número de gabinetes conectados juntos. |
